جريان الكتريكی : به حرکت الكترون ها درون يك هادی يا رسانا جريان الكتريكی گفته می شود که آن را با حرف Instite ) I شدت ) نشان می دهند و واحد اندازه گيری آن آمپر ( A ) می باشد.
I = q / t
Q : بار الكتريكی بر حسب کولن
T : زمان بر حسب ثانيه
انواع جريان الكتريكی :

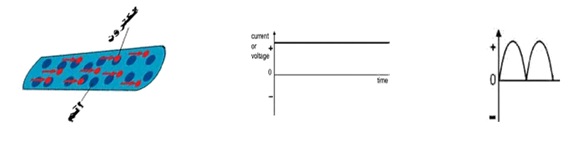

الف ) جريان مستقيم يا : ( Direct Current ) DC اگر جهت حرکت الكترون ها فقط در يك جهت باشد جريان را مستقيم گويند.
ب ) جريان متناوب يا : ( Alternative Current ) AC اگر جهت حرکت الكترون ها در يك هادی تغيير کند جريان متناوب گفته می شود.
ولتاژ الكتريكی : عاملی که باعث حرکت الكترون ها در رسانا می شود .آنرا با ( Voltage ) V نشان می دهند و واحد اندازه گيری آن ولت (V) می باشد .

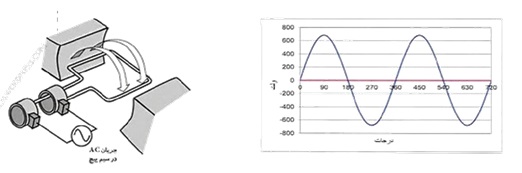

نحوه توليد ولتاژ متناوب : اگر يك سيم درون يك ميدان مغناطيسی حرکت کند درون سيم يك ولتاژ القائ می شود که مقدار اين ولتاژ القايی با شدت ميدان مغناطيسی و زاويه چرخش سيم متناسب است چرخش يك دور کامل سيم، درون ميدان مغناطيسی ولتاژی بصورت زير درون سيم القا می کند :
ولتاژ متناوب ، جريان متناوب و ولتاژ مستقيم نيز جريان مستقيم توليد می کند .
مشخصات ولتاژ متناوب :
سيكل : چرخش يك دور کامل سيم درون ميدان مغناطيسی يك سيكل ايجاد ميكند.
زمان تناوب : مدت زمانی که طول می کشد تا يك سيكل کامل انجام گردد و آن را با T نشان می دهند که واحد آن ثانيه می باشد.
فرکانس : تعداد سيكل انجام شده در مدت يك ثانيه ، که آنرا با F نشان می دهند و واحد اندازه گيری آن هرتز (HZ) می باشد. F=1/T
ولتاژ موثر : مقدار ولتاژی که متناسب با اثر ولتاژ مستقيم باشد .

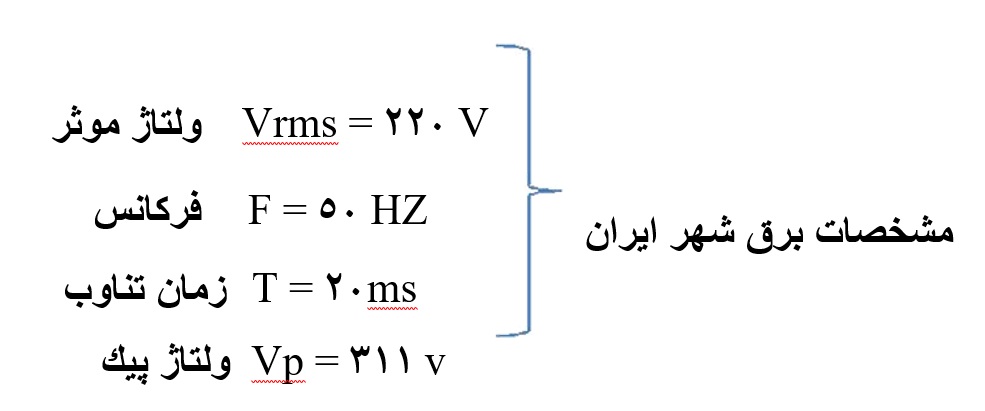

در ولتاژ متناوب برق شهر بيشترين مقدار ولتاژ VP=311v تنها در يك لحظه اتفاق می افتد و در بقيه زمان ها مقدار ولتاژ کمتر از ولتاژ پيك می باشد . در کل ولتاژی که به مصرف کننده می رسد معادل ۰.۷ ولتاژ پيك می باشد که به اين مقدار ولتاژ موثر گفته می شود.
Vrms=0.707*Vmax
نكته : تمام دستگاه های اندازه گيری به غير از اسيلوسكوپ مقدار موثر را نشان می دهند.
مقاومت الكتريكی :(Resistor) عاملی است که در برابر حرکت الكترون ها از خود مخالفت نشان می دهد. و بر همين اساس مواد به سه دسته رسانا ، نيمه رسانا و عايق دسته بندی می شوند.
مقاومت را با R نشان می دهند و واحد آن اهم می باشد.

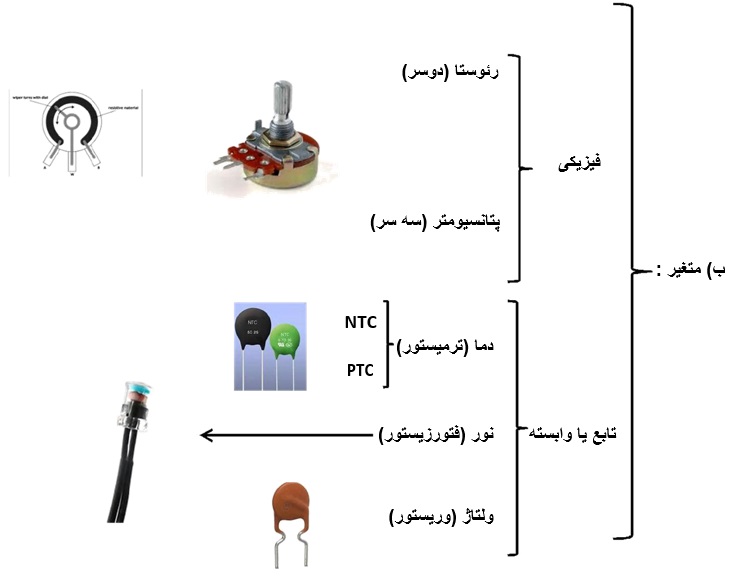

انواع مقاومت :
الف) ثابت : مقدار اين مقاومت ها بر اساس کد رنگی يا نوشتاری روی آنها، مشخص می شود.
نكته : از وريستور در ورودی برد جهت حفاظت در برابر اضافه ولتاژ استفاده می شود .
نكته : از ترميستورها برای گزارش دما استفاده می شود .
نكته : اگر رابطه بين دما و مقدار مقاومت مستقيم باشد يعنی با افزايش دما مقاومت افزايش يافته و با کاهش دما مقاومت کاهش يابد مقاومت از نوع PTC می باشد.
اگر رابطه بين دما و مقاومت عكس باشد يعنی با افزايش دما مقاومت کاهش يافته و با کاهش دما مقاومت افزايش يابد مقاومت از نوع NTC می باشد.
