قانون اهم : اين قانون رابطه بين سه کميت ولتاژ ،جريان و مقاومت را بيان می کند
V=R*I
توان الکتریکی: مقدار انرژی که به المان داده می‌شود تا به انرژی مورد نظر تبدیل شود. آن را با P نشان می‌دهند و واحد اندازه‌گیری آن وات می باشد. W
P=V*I
۱ اسب بخار=۷۳۶ وات
انواع توان :
الف) توان ظاهری : مقدارتوانی که دستگاه از شبکه می‌گیرد.
S=V*I V.A
ب) توان الکتیو یا مفید : آن قسمت از توان ظاهری که به راندمان تبدیل می‌شود.
P=V*I*COS(ø) W
ج) توان راکتیو یا غیر مفید : آن قسمت از توان ظاهری که دستگاه به خاطر خاصیت سلفی خود مصرف می‌کند.
P=V*I*SIN(ø) VAR
نكته : سلف مصرف کننده توان راکتيو و خازن توليد کننده توان راکتيو است.
يك مثال جهت درک بيشتر از توان :
فرض کنيد ١٠کاميون با بار يكسان همگی در عرض يك خيابان در کنار هم بايد از نقطه ١ به سمت نقطه ٢ حرکت کرده و بار خود را در نقطه٢ خالی کنند در نقطه دو ٦کاميون بار خود را خالی کرده و٤کاميون با بار بر می گردنند آن ٤کاميون کاری انجام ندادند فقط مسير نقطه ١ تا ٢ را حرکت کردند توان راکتيو همانند آن٤کاميون است که کاری انجام نمی دهد تنها همراه با توان اکتيو(٦کاميون ديگر)حرکت می کنند و باعث افزايش حرارت در سيم ها می شود برای جلوگيری از اين امر از خازن استفاده می شود که در واقع حكم بازرسی را دارد که در نقطه دو بار آن٤کاميون ديگر را هم خالی ميكند .
سلف : ( Indoctor ) از پيچيده شدن يك سيم به دور خود و يا به دور هسته، سلف ايجاد می گردد که آنرا با L نشان می دهند و واحد اندازه گيری آن هانری ( H ) می باشد.
با اتصال سلف به يك منبع مستقيم ، سلف پس از ۵ ثابت زمانی ( ζ=R/L) همانند يك مقاومت اهمی بسيار کوچك رفتار می کند واگر سلف را به منبع متناوب متصل کنيم بدليل آنكه سلف با تغييرات ناگهانی جريان مخالفت ميكند جريان را ٩٠ درجه نسبت به ولتاژ پس فاز ميكند.
کاربرد های سلف :
١) فيلتر جريان : سلف با تغيير ناگهانی جريان مخالفت می کند و از اين خاصيت برای جلوگيری از عبور نوسانات جريان به برد ( مانند لباسشويی های اينورتر و بی ال دی سی ) استفاده می شود.
٢) هرگاه از سلف جريان عبور کند هسته آن خاصيت مغناطيسی پيدا می کند که از اين ويژگی برای ساختن رله ها استفاده شده است.به کمك رله می توان با ولتاژ و جريان کم مصرف کننده ای با ولتاژ و جريان بالاتر را کنترل کرد.

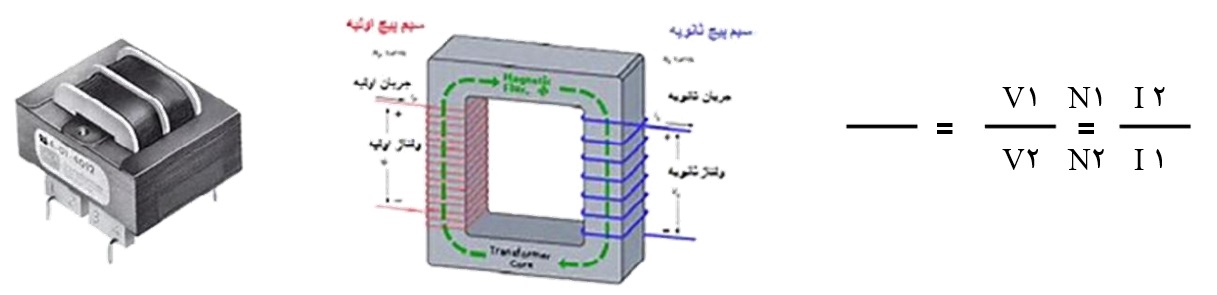

٣) هرگاه دو سلف نزديك هم قرار بگيرند و به يكی از آنها ولتاژ اعمال کنيم در سلف ديگر نيز ولتاژی القائ می شود از اين خاصيت جهت ساختن ترانس استفاده می شود.

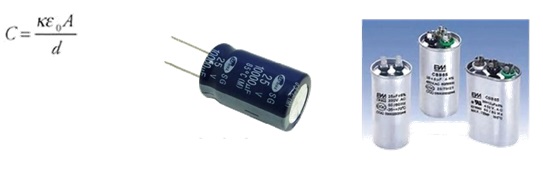

خازن : ( Capacitor ) از دو صفحه رسانا که بين آن ها عايق باشد ساخته شده و آنرا با C نشان می دهند و واحد اندازه گيری آن فاراد (F) می باشد.
با اتصال خازن به منبع مستقيم بعد از گذشت پنج ثابت زمانی ( =RC) جريان مدار صفر می شود و با اتصال خازن به منبع متناوب به دليل آنكه خازن با تغييرات ناگهانی ولتاژ مخالفت می کند جريان مدار نسبت به ولتاژ ٩٠ درجه پيش فاز می گردد
کاربرد های خازن :
١) فيلتر ولتاژ: خازن در برابر تغييرات ناگهانی ولتاژ مخالفت می کند از اين خاصيت برای گرفتن نوسانات ولتاژ استفاده می شود.
٢) راه اندازی موتور تك فاز: خازن با ايجاد اختاف فاز بين دو سيم پيچ موتور و توليد گشتاور باعث راه اندازی آن می شود.
نكته: مقدار خازن مورد نياز برای راه اندازی موتور به ازای هر ١٠٠٠ وات توان موتور، ٧٠ ميكروفاراد می باشد.
نكته : از ترکيب سلف و خازن برای ساختن فيلتر فرکانسی استفاده می شود.
